ПРИНАДЛЕЖНОСТИ ДЛЯ МОНТАЖА ВЕНТИЛЯТОРОВ

  • Рабочее колесо радиального вентилятора ВР
  • Улитка радиального вентилятора ВР
  • Гибкая вставка на нагнетание (на напорный патрубок) прямоугольные и квадратные ГВП, Н
  • Гибкая вставка на всасывание(со стороны подачи) круглая ГВК, В
  • Виброизолятор ДО, ВП, ВР
  • Рама монтажная РМТ
  • Стакан монтажный СТУМ для монтажа крышных вентиляторов

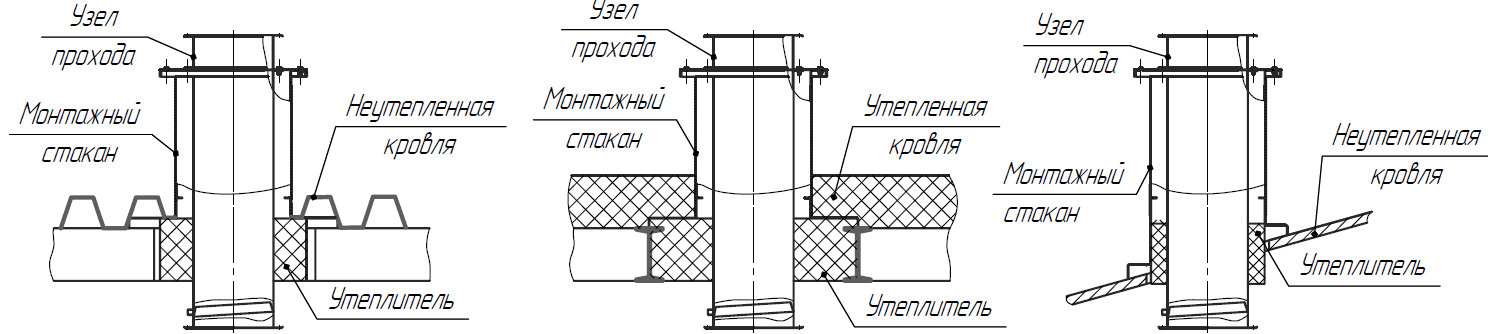

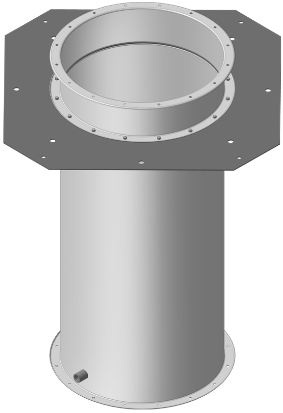

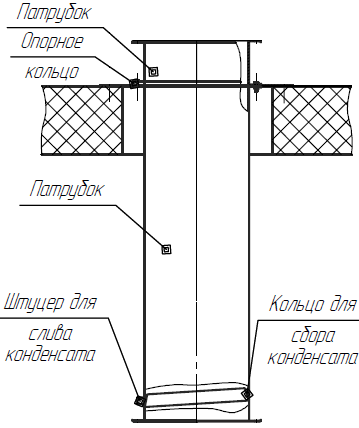

  • Узел прохода УП вентиляционных шахт кровли

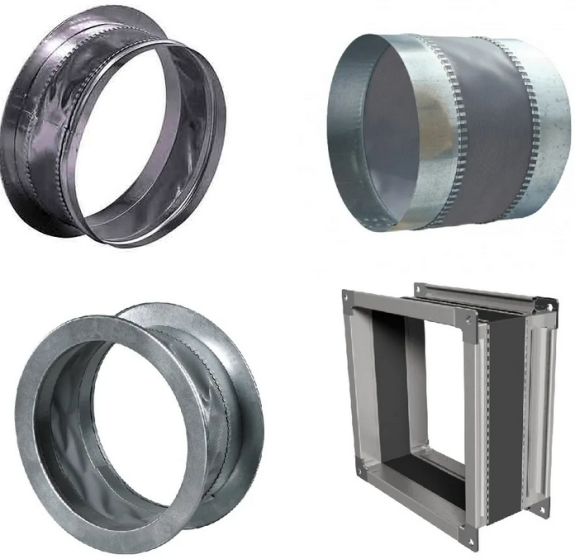

ГИБКИЕ ВСТАВКИ ГВП (прямоугольные), ГВК (круглые)


ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ

  • ГВП-300х300-О – вставка гибкая ГВП сечением 300х300 (АхВ) в общепромышленном исполнении
  • ГВК-315-О – вставка гибкая ГВК -315 круглая в общепромышленном исполнении


ОБЩИЕ СВЕДЕНИЯ

  • Гибкие вставки предназначены для предотвращения передачи вибрации от вентилятора к воздуховодам
  • Применение вставки типа ГВП - для соединения воздуховода с вентилятором на стороне нагнетания (выхлоп)
  • Каждая вставка состоит из двух фланцев с отверстиями для присоединения к воздуховодам и нагнетательным патрубкам вентиляторов. Фланцы соединены между собой гибким элементом
  • О – гибкие вставки для вентиляторов общего назначения «О» состоят из двух оцинкованных фланцев, соединенных между собой обычной лентой для гибких вставок
  • ДуЖ – гибкие вставки для теплостойких вентиляторов и вентиляторов дымоудаления «ДуЖ» используются для перемещения воздушных смесей с температурой от -60 ̊ до 400ºС, состоят из двух оцинкованных фланцев, соединенных между собой стеклотканью
  • КЖ – гибкие вставки для коррозионностойких вентиляторов и вентиляторов дымоудаления «КЖ» используются для перемещения воздушных смесей с температурой от -60 ̊ до 600ºС, состоят из фланцев из нержавеющей стали, соединенных между собой стеклотканью

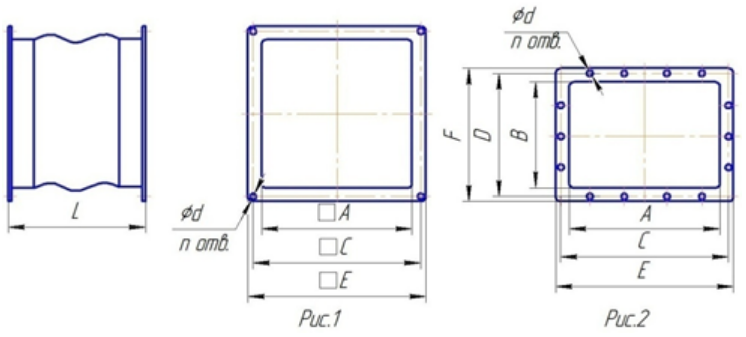

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

гибкая

вставка

ГВП

габаритные

размеры, мм

установочные размеры, мм

номер рис.

масса, кг

старое наимено-вание

вентилятор

исп.

Е

F

L

С

D

d

n

О

КЖ, ДуЖ

100х76

152

128

155

135

110

10,5

8

2

0,65

1,4

Н-2

ВР 240-26-2,5

1

126х96

194

164

155

171

141

10,5

8

2

0,93

1,8

Н-3,15

ВР 240-26-3,15

1

153х153

193

193

150

170

170

9

4

1

1,28

2,97

Н-2

ВР 280-46-2

1

160х120

226

186

200

204

164

10,5

8

2

1,7

2,1

Н-4

ВР 240-26-4

1

162х103

232

173

150

200

141

10,5х20

6

2

2,4

2,5

Н-3,55

ВР 100-35-3,55

1

181х144

251

214

150

219

182

10,5х20

8

2

2,44

2,5

Н-4

ВР 100-35-4

1

193х193

223

223

150

210

210

9

4

1

1,53

3,67

Н-2,5

ВР 85-77-2,5

ВР 280-46-2,5

1

202х154

292

244

200

252

206

10,5х20

14

2

2,4

2,5

Н-5

ВР 120-28-5

1

213х213

253

253

150

230

230

9

4

1

1,65

4,06

Н-2,8

ВР 85-77-2,8

1

227х181

297

250

150

265

219

10,5х20

8

2

5,21

5,3

Н-4,25

ВР 100-45-4,25

1

238х238

278

278

150

255

255

9

4

1

1,8

4,5

Н-3,15

ВР 280-46-3,15

ВР 85-77-3,15

1

256х193

306

253

200

286

223

10,5х20

14

2

2,6

3,2

Н-6,3

ВР 120-28-6,3

1

266х266

306

306

150

283

283

9

4

1

1,9

5,5

Н-3,55

ВР 85-77-3,55

1

298х298

338

338

150

315

315

9

4

1

2,17

6,2

Н-4

ВР 280-46-4

ВР 85-77-4

1

300х300

386

386

150

342

342

10,5х20

16

2

5,4

5,5

Н-5

ВР 120-45-5

5

320х240

410

330

290

370

292

10,5х20

14

2

3,6

4,9

Н-8

ВР 120-28-8

1, 5

333х333

370

370

150

350

350

9

4

1

2,3

6,9

Н-4,5

ВР 85-77-4,5

1

363х363

403

403

150

380

380

9

4

1

2,57

8,53

Н-5

ВР 85-77-5

ВР 280-46-5

1

380х380

450

450

150

420

420

10,5х20

16

2

8,06

8,2

Н-6,3

ВР 120-45-6,3

5

400х300

490

390

290

458

352

10,5х20

14

2

5,57

7,1

Н-10

ВР 120-28-10

1, 5

402х255

482

335

150

448

300

10,5х20

12

2

9,79

9,9

Н-8

ВР 100-35-8

1

405х405

443

443

150

425

425

9

4

1

2,84

9,7

Н-5,6

ВР 85-77-5,6

1

450х360

530

440

150

497

405

10,5х20

14

2

6,75

6,9

Н-8

ВР 100-45-8

1

458х458

498

498

150

475

475

9

4

1

3,15

11,8

Н-6,3

ВР 280-46-6,3

ВР 85-77-6,3

1

480х480

566

566

150

524

524

10,5х20

20

2

10,29

10,5

Н-8

ВР 120-45-8

5

516х516

554

554

150

530

530

9

4

1

3,8

12,45

Н-7,1

ВР 85-77-7,1

1

568х452

668

552

150

630

514

12,7

14

2

9,28

9,4

Н-8

ВР 100-50-8

1

570х570

626

626

240

600

600

10

4

1

5,5

14,13

Н-8

ВР 280-46-8

ВР 85-77-8

1, 5

636х505

736

605

150

698

567

12,7

14

2

10,14

10,3

Н-9

ВР 100-50-9

1

700х700

780

780

150

745

745

10,5х20

20

2

13

13,2

Н-10

ВР 180-55-10

5

720х720

776

776

240

750

750

10

4

1

6,8

18,32

Н-10

ВР 85-77-9

ВР 85-77-10

1, 5

840х840

930

930

150

894

894

10,5х20

24

2

16,7

16,4

Н-12

ВР 180-55-12

5

895х895

951

951

240

925

925

10

4

1

8,3

24

Н-12,5

ВР 85-77-11,2

ВР 85-77-12,5

1, 5

1094х1094

1253

1253

300

1203

1203

14

36

2

126


Н-16

ВР 80-76-16

5

1570х1372

1732

1534

300

--

--

15х20

48

2

174


Н-20

ВР 80-76-20

5

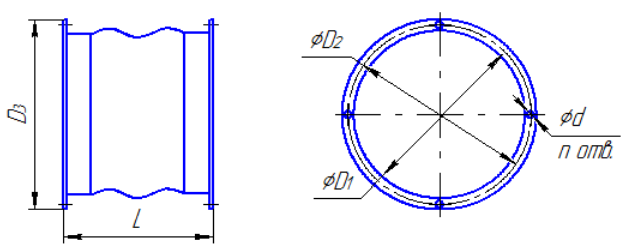

гибкая

вставка

ГВК

Размеры, мм

n

Масса, кг

L

D1

D2

D3

d

О

ДуЖ, КЖ

- 140

150

140

170

193

6,5х12

6

1,5

1,8

- 180

150

175

219

255

6,5х12

6

1,85

2

- 200

150

203

230

257

6,5х12

8

1,4

1,7

- 250

150

253

280

307

6,5х12

8

1,7

2,06

- 280

150

283

310

337

6,5х12

8

1,9

2,3

- 315

150

318

348

372

6,5х12

8

2,3

2,7

- 355

150

358

385

425

6,5х12

8

2,5

2,9

- 400

150

404

435

470

6,5х12

8

3,6

4,0

- 450

150

450

480

520

9

16

4,2

4,6

- 500

150

504

535

570

9

16

4,7

5,1

- 560

150

560

590

630

9

16

5,3

5,7

- 630

150

634

665

700

9

16

5,7

6,1

- 710

240

710

745

780

10,5х20

16

6,5

6,8

- 800

240

804

840

870

10,5х20

16

7,3

7,5

- 900

240

900

940

970

10,5х20

24

8,5

8,2

- 1000

240

1004

1035

1070

10,5х20

24

11,2

9,4

- 1120

240

1120

1155

1190

10,5х20

24

12,4

10,2

- 1250

240

1254

1290

1320

10,5х20

24

13,8

11,0

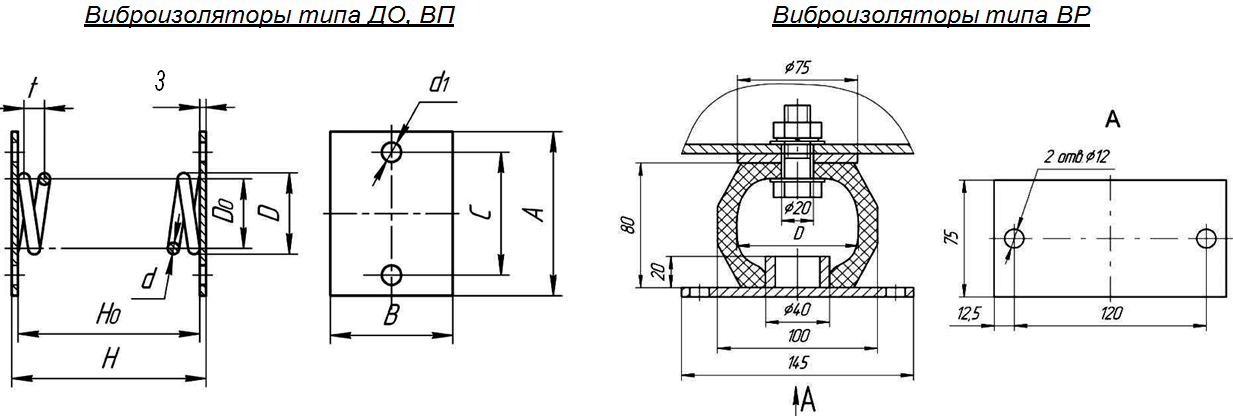

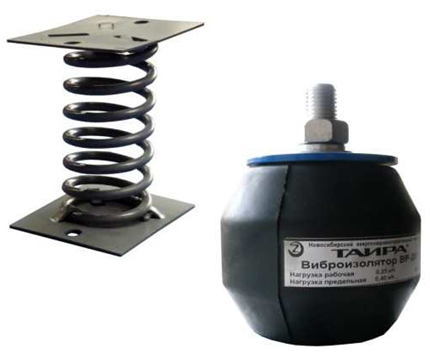

ВИБРОИЗОЛЯТОРЫ (ВИБРООПОРЫ) ДО, ВП, ВР


ОБЩИЕ СВЕДЕНИЯ

  • Виброизоляторы предназначены для снижения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов. Другими словами, они применяются для снижения шумового фона и вредных механических нагрузок
  • Виброизоляторы ДО, ВП предназначены для исключения передачи вибрации от вентилятора на фундамент для эксплуатации при температурах до -40°С
  • Виброизоляторы ВР (используется резиновая пружинящая часть) применяются для комплектации взрывозащищенных промышленных вентиляторов при эксплуатации при температурах до -25°С




Тип

Высота, мм

Диаметр D, мм

Масса, кг

ВР-201

79

78

1,1

ВР-203

79

60

1,2


Тип

Размеры, мм

Масса, кг

Н

Н0

d

D

D0

t

A

C

B

d1

ДО-42

170

164

8

80

72

24

150

120

110

14

1,56

ДО-43

192

186

10

90

80

27

160

130

120

2,4

ДО-44

226

220

12

108

96

32

180

150

140

3,65

ДО-45

281

275

16

136

120

39,9

220

180

170

16

6,45


Тип

d, мм

d1

А

В

С

D

Масса, кг

Взаимозаменяемостьс виброизоляторамиДО

ВП-10

4

12х18

130

90

100

54,5

0,438

ДО-38

ВП-30

5

0,48

ДО-39

ВП-50

6

0,53

ДО-40, ДО-41

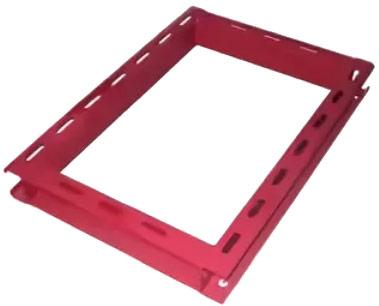

РАМА МОНТАЖНАЯ ДЛЯ РАДИАЛЬНЫХ ВЕНТИЛЯТОРОВ РМТ


ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ – РМТ 450х300 для ВР85-77-2,5

  • РМТ - монтажная рама
  • 450х300 – габаритныеразмеры АхВ в мм
  • для ВР85-77-2,5 (ВР280-46-2,5, ВР85-77-2,8, ВР240-26-3,15) – применяемость


ОБЩИЕ СВЕДЕНИЯ

  • Рама монтажная применяется в качестве переходного элемента между вентилятором и фундаментом (основанием) и предназначена для удобства и ускорения монтажа и демонтажа
  • Рама РМТ изготавливается, в зависимости от нагрузки (веса вентилятора), из металлического швеллера или гнутого профиля. Высота также подобрана из расчета предполагаемой нагрузки. Поверхность рамы грунтованная либо крашенная.
  • В верхней (ответной) части рамы имеется последовательность отверстий (пазов) для облегчения монтажа вентиляторов с виброопарами. Оси этих отверстий (пазов) по определению совпадают с аналогичными отверстиями несущих рам вентиляторов.
  • К основанию (фундаменту) рама может крепиться с помощью закладных, анкеров, дюбелей, сваркой или другим аналогичным способом по усмотрению потребителя.


Монтажная рама РМТ

Применяемость к вентиляторам

РМТ-410х270

ВР 280-46-2, ВР 240-26-2,5

РМТ-450х300

ВР 85-77-2,5, ВР 280-46-2,5, ВР 85-77-2,8, ВР 240-26-3,15

РМТ-520х372

ВР 85-77-3,15, ВР 280-46-3,15, ВР 85-77-3,55, , ВР 240-26-4

РМТ-660х402

ВР 85-77-4, ВР 85-77-4,5, ВР 280-46-4, ВР 100-45 (ВЦ5-45)-4,25

РМТ-800х420

ВР 85-77-5, ВР 85-77-5,6, ВР 280-46-5, ВР 120-28-5

РМТ-962х568

ВР 280-46-5 (габ. 160; 180)

РМТ-1056х667

ВР 280-46-6,3 (габ. 180; 200)

РМТ-900х500

ВР 85-77-6,3, ВР 280-46-6,3

РМТ-814х500

ВР 120-28-6,3

РМТ-985х910

ВР 85-77-7,1

РМТ-1150х1038

ВР 85-77-8 исп.1

РМТ-1280х500

ВР 120-45-5 исп.5

РМТ-1320х1038

ВР 85-77-8 исп.5

РМТ-1330х1058

ВР 280-46-8

РМТ-1132х1058

ВР 100-35-8 исп.1, ВР 100-45-8 исп.1, ВР 100-50-8 исп.1, ВР 100-50-9 исп.1

РМТ-841х626

ВР 120-28-8 исп.1

РМТ-1674х734

ВР 120-28-8 исп.5

РМТ-1450х1244

ВР 85-77-9, ВР 85-77-10 исп.1, ВР 85-77-10 исп.5

РМТ-1016х716

ВР 120-28-10 исп.1

РМТ-1725х1512

ВР 85-77-11,2, ВР 85-77-12,5 исп.1, ВР 85-77-12,5 исп.5

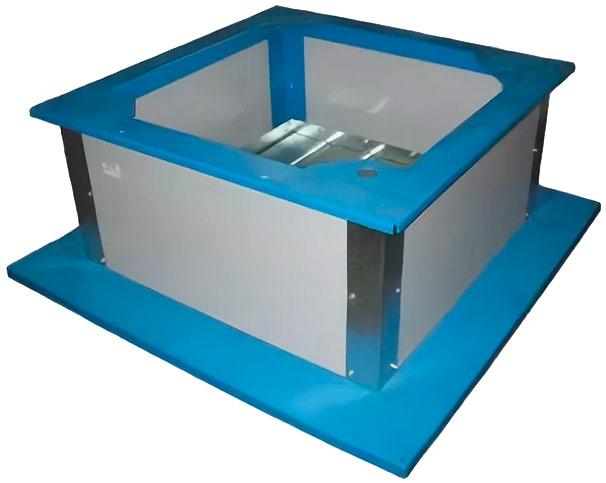

МОНТАЖНЫЙ СТАКАН ДЛЯ УСТАНОВКИ КРЫШНЫХ ВЕНТИЛЯТОРОВ СТУМ
аналог монтажных стаканов СТАМ, СТМ, СКМн, SMO, GTK по назначения


ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ – Монтажный стакан СТУМ-315-ВП-ВК-У-0-0-0-К

  • СТУМ – тип монтажного стакана
  • 315 – типоразмер
  • ВП – для вентиляции и подпора воздуха (ДУ – длядымоудаления)
  • ВК – встроенный в стакан гравитационный клапан на вытяжку (БК – без встроенного клапана, ПК – встроенный в стакан гравитационный клапан на приток)
  • У – утепленный (0 – не утепленный)
  • 0 – угол наклона опорной плоскости кровли
  • 0 – климатическое исполнение У1 (1 – климатическое исполнение УХЛ)
  • 0 – стандартная высота стакана 600мм (* возможна нестандартная высота)
  • К – исполнение коррозионностойкое (О – общепромышленное)


ОБЩИЕ СВЕДЕНИЯ

  • Стакан монтажный СТУМ предназначен для монтажа на нем крышных вентиляторов общеобменной вентиляции, крышных вентиляторов дымоудаления, узлов прохода или воздуховодов. СТУМ может устанавливаться на всех видах кровель, в том числе на мягких кровлях и на кровлях с уклоном


ПРИМЕНЕНИЕ МОНТАЖНОГО СТАКАНА СТУМ (СТАМ, СТМ, СКМн, SMO, GTK) ПОЗВОЛЯЕТ

  • Поднять вентилятор над кровлей на высоту снежного покрова в зимний период
  • Установить крышный вентилятор или узел прохода при необходимости на наклонной кровле
  • Упростить и удешевить процесс создания замкнутого теплого контура в зоне прохода перекрытия с целью предотвращения неконтролируемых потерь тепла из помещения
  • Упростить и удешевить процесс изготовления влагонепроницаемого примыкания гидроизоляции кровли к вентиляционной конструкции
  • Ускорить, облегчить и удешевить процесс монтажа и демонтажа вентилятора

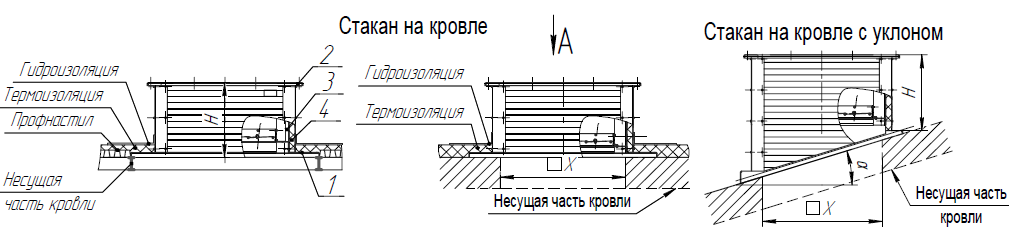

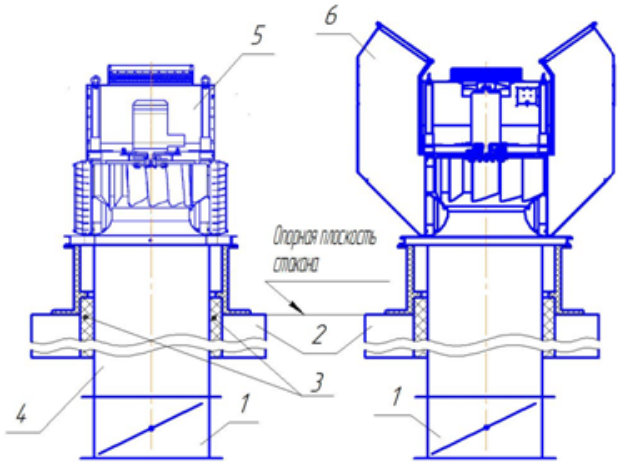

КОНСТРУКЦИЯИ ПРИМЕР УСТАНОВКИ МОНТАЖНОГО СТАКАНА НА КРОВЛЕ



  • поз.1 – нижняя опорная плита; предназначена для крепления стакана к несущим конструкциям кровли и распределения нагрузки
  • поз.2 – верхняя опорная плита; предназначена для установки на нее вентилятора (или другого устройства, смотри назначение), а также для крепления при перемещении (включает в себя по углам в горизонтальной плоскости четыре проушины с отверстиями)
  • поз.3 - рама – сварная конструкция, несущая основную нагрузку
  • поз.4 - обшивка рамы
  • В конструкцию стакана может входить клапан. В зависимости от назначения вентиляционной системы, клапан может быть вытяжной или подпора. По принципу действия клапаны являются обратными или гравитационными. В основе их действия лежит открывание клапана под действием потока (напора) воздуха, который возникает при включении вентилятора. При выключении вентилятора поток воздуха прекращается и лопатка (лопатки) клапана под воздействием гравитации (силы тяжести) на саму лопатку или противовес возвращается в исходное состояние. Клапан устанавливается на специальную технологическую полку при производстве.
  • При необходимости, если подводящие или отводящие воздуховоды имеют круглое сечение, в стакан без клапана на стадии проектирования закладывается круглый обратный клапан гравитационного типа ОКВк или ОКПк.
  • Не утепленный стакан изготавливается из оцинкованной стали. В утепленном, наружный слой обшивки выполнен из сэндвич-панели толщиной 50 мм.
  • Внутренний слой стакана для систем дымоудаления изготовлен из огнеупорного материала с пределом огнестойкости Е90 (1,5 часа). В стакане для вентиляции или подпора воздуха огнеупорного слоя нет
  • СТУМ может устанавливаться на всех видах кровель, в том числе на мягких кровлях и на кровлях с уклоном. Максимальный уклон наклона кровли 270. Стандартная высота стакана СТУМ 600мм
  • Предназначен для эксплуатации в макроклиматических районах с умеренным (У1) климатом, при температуре окружающей среды от минуc 45ºС до плюс 40ºС, и холодным (УХЛ), с температурой окружающей среды от минус 60°С до плюс 45ºС
  • Для холодного климата несущие элементы конструкции изготавливаются из стали 09Г2С или нержавеющей стали 12Х18Н10Т




  • 1 - клапан ОКВк, ОКПк, 2 - несущая часть кровли, 3 - утеплитель, 4 - патрубок, 5 - вентилятор осевой для систем подпора, 6 - вентилятор крышный радиальный для дымоудаления
  • В конструкцию стакана может входить клапан. В зависимости от назначения вентиляционной системы, клапан может быть вытяжной или подпора. По принципу действия клапаны являются обратными или гравитационными. В основе их действия лежит открывание клапана под действием потока (напора) воздуха, который возникает при включении вентилятора. При выключении вентилятора поток воздуха прекращается и лопатка (лопатки) клапана под воздействием гравитации (силы тяжести) на саму лопатку или противовес возвращается в исходное состояние. Клапан устанавливается на специальную технологическую полку при производстве
  • Не утепленный стакан изготавливается из оцинкованной стали. В утепленном стакане наружный слой обшивки выполнен из сэндвич-панели толщиной 50 мм


УЗЕЛ ПРОХОДА УП ВЕНТИЛЯЦИОННЫХ ШАХТ КРОВЛИ


ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ – УП-250

  • УП – узел прохода
  • 250 – диаметр сечения узла прохода


ОБЩИЕ СВЕДЕНИЯ

  • Узлы прохода предназначены для установки в местах прохода вентиляционных шахт круглого сечения в системах механической и естественной вентиляции на перекрытиях помещений общего назначения. Применяются для установки на них сверху дефлекторов, зонтов, воздуховодов. Снизу могут крепиться воздуховоды или клапаны типа УВК


КОНСТРУКЦИЯИ ПРИМЕР УСТАНОВКИ МОНТАЖНОГО СТАКАНА НА КРОВЛЕ


  • Узел прохода УП состоит из двух патрубков и опорного кольца между ними. Место соединения патрубков и опорного кольца при производстве уплотняется силиконовым герметиком
  • Нижний и верхний патрубки имеют фланцы с присоединительными отверстиями. Внутри нижнего патрубка вварено кольцо для сбора конденсата, который образуется при контакте теплого воздуха с холодной поверхностью узла прохода
  • Для отвода конденсата на нижнем патрубке вварена муфта с внутренней резьбой1/2
  • Опорным кольцом узел прохода опирается на монтажный стакан или на кровлю. Опорное кольцо имеет форму квадрата с усеченными углами с присоединительными отверстиями для крепления к монтажным стаканам СТУМ (СТАМ, СТМ, СКМн, SMO, GTK)




Узлы прохода могут устанавливаться

  • непосредственно на поверхность кровли
  • на стаканы монтажные СТУМ
  • на железобетонные стаканы
  • на стальные стаканы С1-С5
  • либо на любые другие конструкции по строительному заданию
  • Установка узла прохода на стакан позволяет осуществлять проход вентиляционной шахты, помимо твердой горизонтальной, через: кровлю из утепленного или не утепленного профилированного металла, сэндвич – панелей любой толщины, наклонную кровлю. Использование стакана, в силу его прямоугольной формы, также упрощает осуществление гидроизоляции примыкания мягкой кровли и повышает ее надежность
  • Узлы прохода не утепляются. Утепляется при монтаже зазор между узлом прохода и теплым слоем перекрытия
  • В процессе изготовления опорное кольцо и нижний патрубок порываются грунтовкой типа ГФ, верхний патрубок изготавливается из оцинкованной стали
