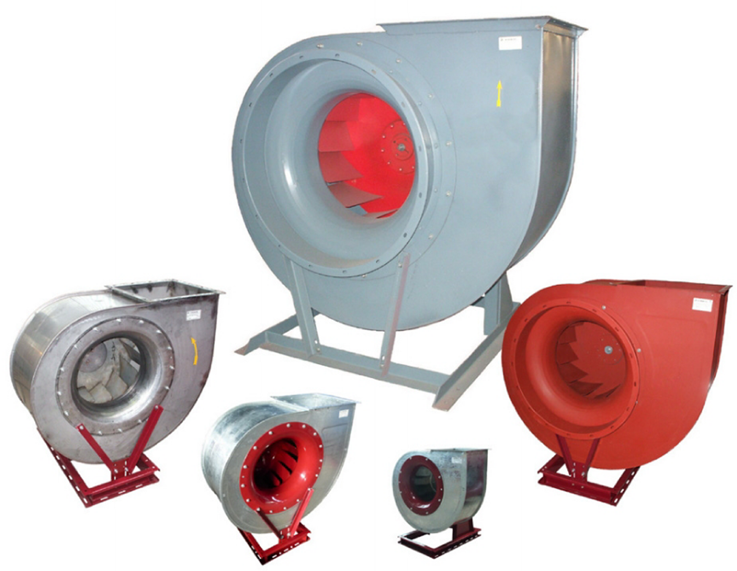

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВР85-77 (№2,5; … ; №12,5)

аналог вентиляторов ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75


ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ – ВР85-77-2,5-О-1-Пр0-0,37/3000-У2

  • ВР85-77 – серия вентилятора
  • 2,5 – номер вентилятора (типоразмер)
  • О – общепромышленный (условное обозначение вентиляторов по назначению и материалам)
  • 1 – конструктивное исполнение вентилятора
  • Пр0 – направление вращения рабочего колеса и угол поворота корпуса улитки
  • 0,37/3000 – кВт/об. установленного электродвигателя
  • У2 – климатическое исполнение


ОБЩИЕ СВЕДЕНИЯ

  • Низкого давления
  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Назад загнутые лопатки
  • Количество лопаток – 12
  • Вентилятор ВР 85-77 взаимозаменяем по аэродинамической характеристике и присоединительным размерам с вентиляторами ВР 80-75, ВР 86-77
  • Направление вращения – правое и левое


НАЗНАЧЕНИЕ

  • Системы кондиционирования воздуха
  • Системы вентиляции производственных, общественных и жилых зданий
  • Другие производственные и санитарно-технические цели


ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

  • О - Общепромышленные из углеродистой стали
  • К и КТ - Коррозионностойкие из нержавеющей стали (К) и титановых сплавов (КТ)
  • В и ВК - Взрывозащищенные из разнородных металлов (В) и взрывозащищенные коррозионностойкие (ВК)
  • ВА - Взрывозащищенные из алюминиевых сплавов
  • Ж - Теплостойкие из углеродистой стал
  • КЖ - Коррозионностойкие теплостойкие
  • В стандартном варианте вентиляторы изготавливаются без входного патрубка. Входной патрубок поставляется по отдельной заявке.
  • Вентиляторы комплектуются трехфазными асинхронными электродвигателями на напряжение 380В


УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающей среды от минус 45ºС до плюс 40ºС. Умеренный климат, 1-я, 2-я и 3-я категории размещения
  • Максимальная температура перемещаемой среды до плюс 80°С
  • В вентиляторах 1-ой категории размещения при производстве устанавливается двигатель либо так же 1-ой категории, либо 2-ой категории, но защищается кожухом от атмосферных воздействий
  • Возможно применение вентиляторов в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С


ВАРИАНТЫ НАПРАВЛЕНИЯ ВРАЩЕНИЯ И УГЛА ПОВОРАТ КОРПУСА УЛИТКИ ВЕНТИЛЯТОРА



КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРОВ

  • Исполнение 1 – с непосредственной посадкой рабочего колеса на вал
  • Исполнение 3 – с осевым приводом через подшипниковый корпус посредством муфты
  • Исполнение 5 – с приводом через шкивы посредством клиноременной передачи



ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ К ВЕНТИЛЯТОРАМ

  • Вставка гибкая на нагнетание ГВП (прямоугольная) – для исключения передачи вибраций от выходного отверстия вентилятора на систему воздуховодов и наоборот
  • Вставка гибкая на всасывание ГВК (круглая) – для исключения передачи вибраций от входного отверстия вентилятора на систему воздуховодов и наоборот
  • Патрубок входной ПВТ – применяется вместо гибкой вставки для случаев соединения вентилятора и воздуховодов брезентовым рукавом или иным способом
  • Виброизоляторы ДО, ВП, ВР – предназначены для исключения передачи вибраций от вентилятора на фундамент
  • Кожух защитный – предназначен для защиты электродвигателя вентилятора от воздействия солнечного излучения и атмосферных осадков при 1 категории размещения (У1)

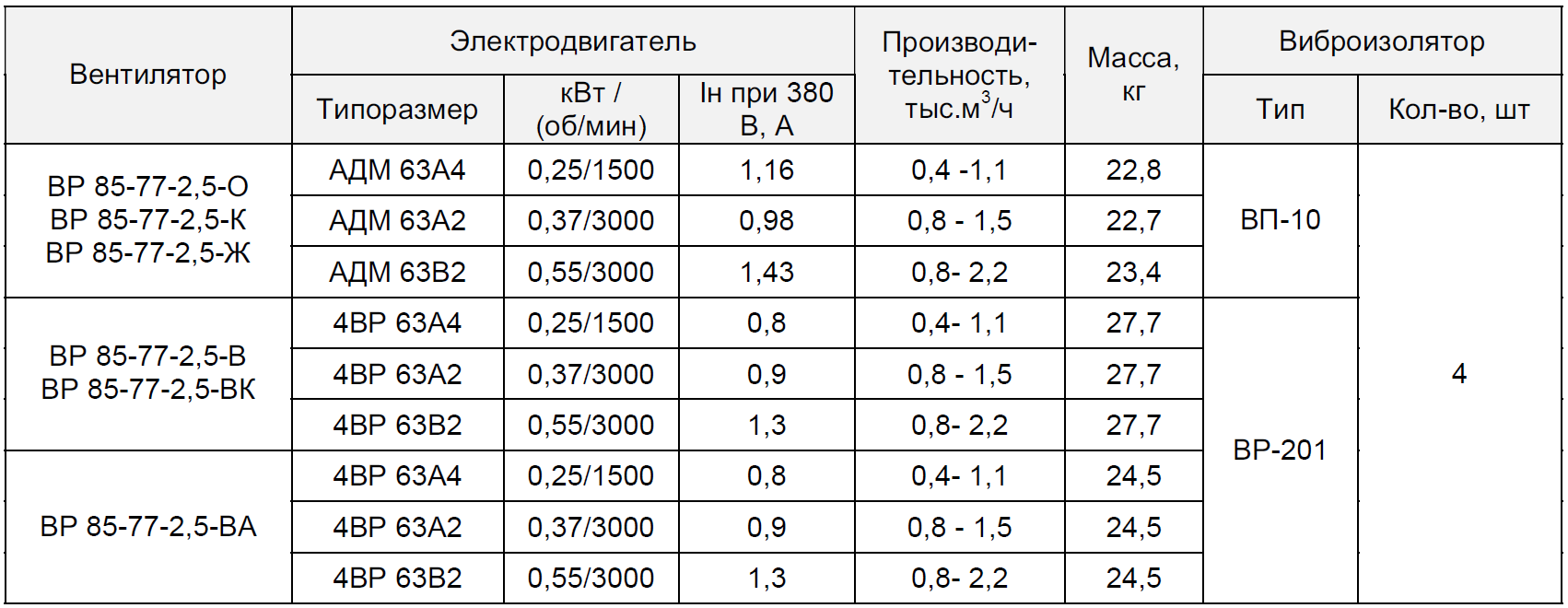

ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВР85-77-2,5 (ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75 №2,5)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу


ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВР85-77-2,8 (ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75 №2,8)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу

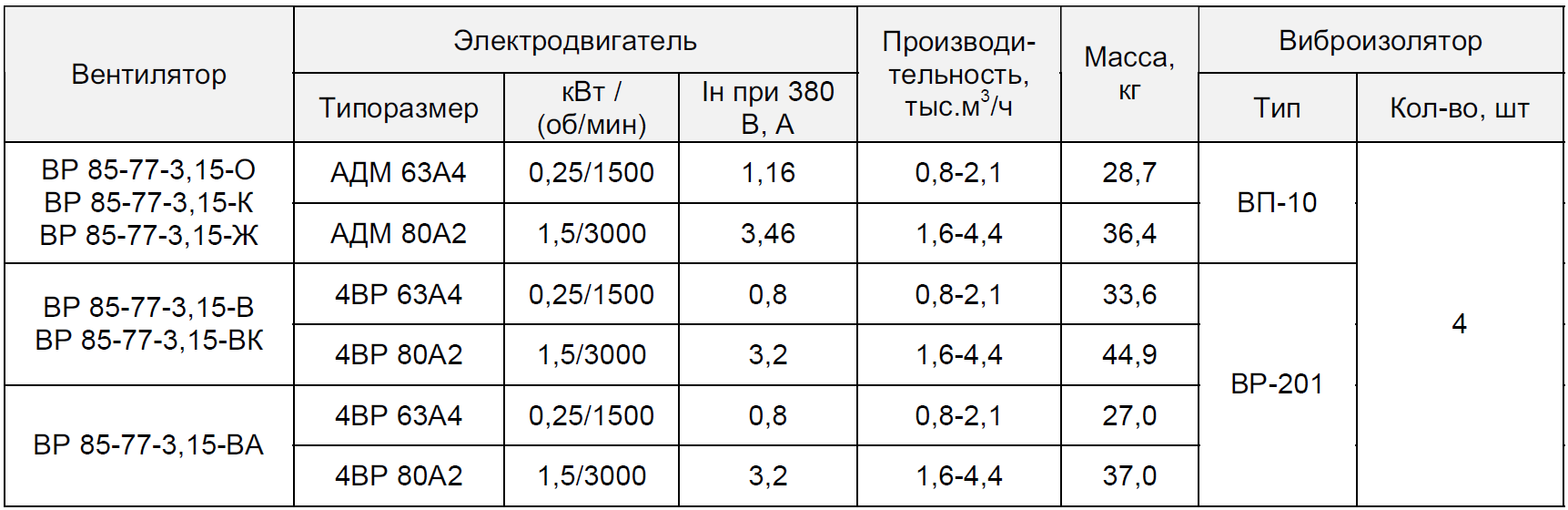

ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВР85-77-3,15 (ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75 №3,15)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу

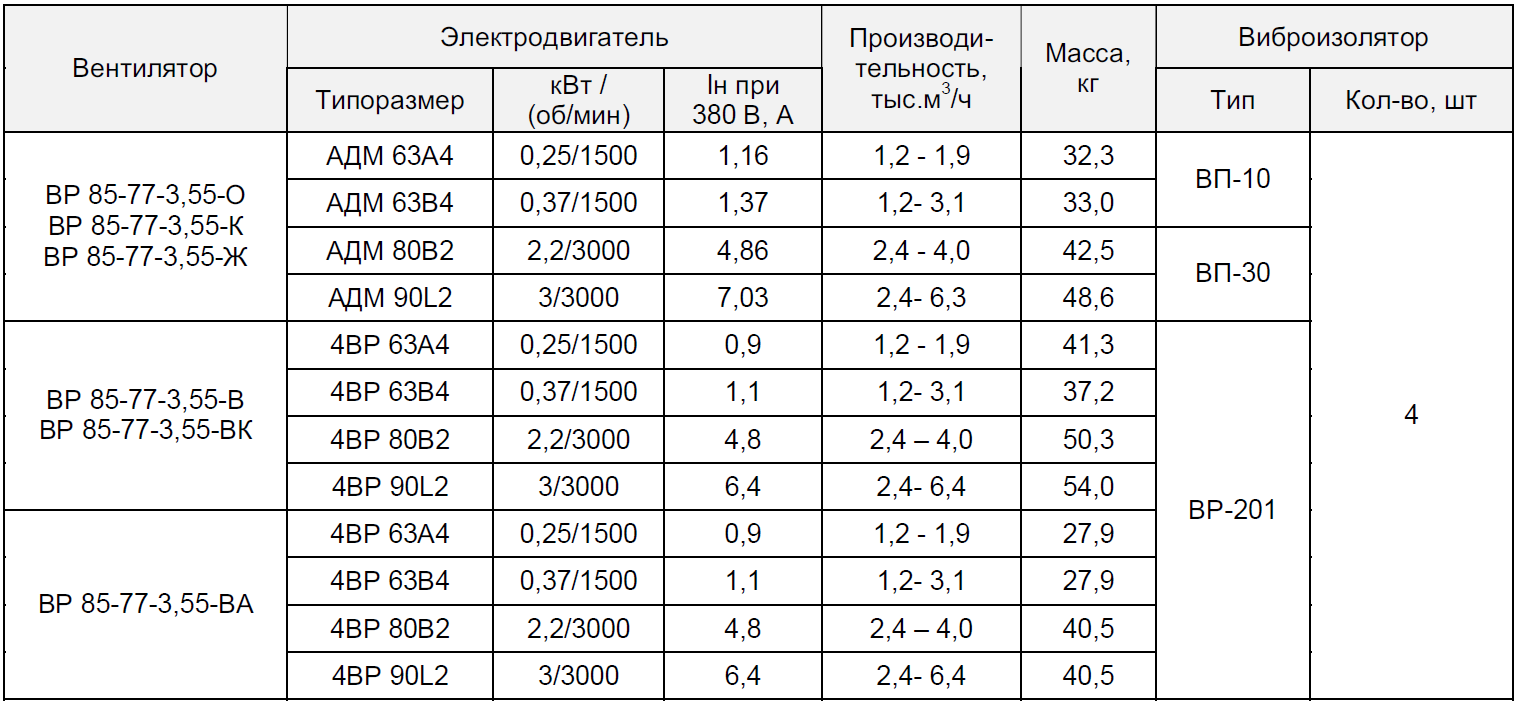

ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВР85-77-3,55 (ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75 №3,55)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу

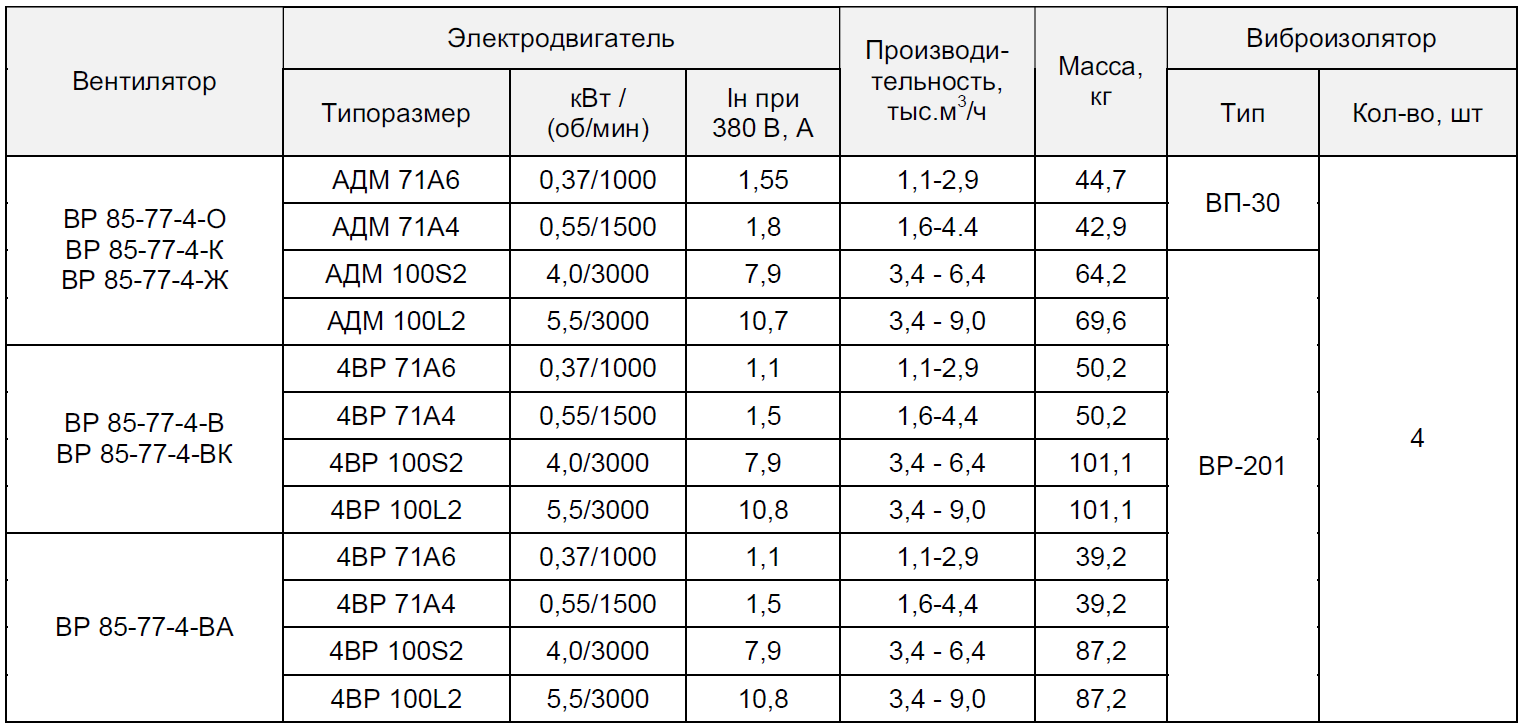

ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВР85-77-4 (ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75 №4)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу

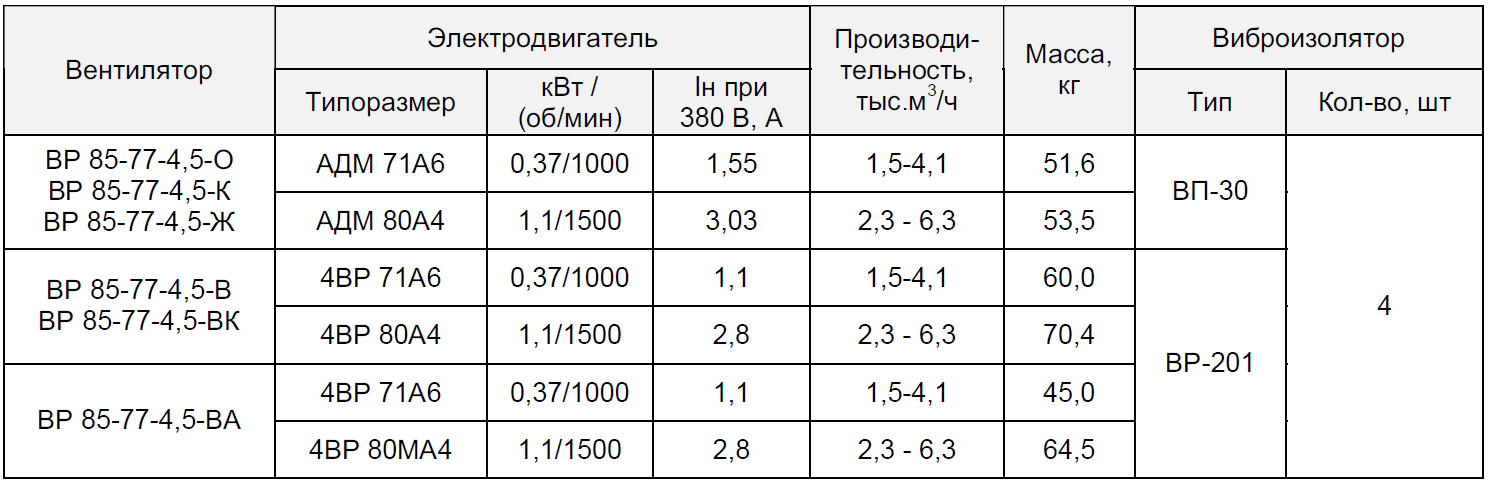

ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВР85-77-4,5 (ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75 №4,5)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу

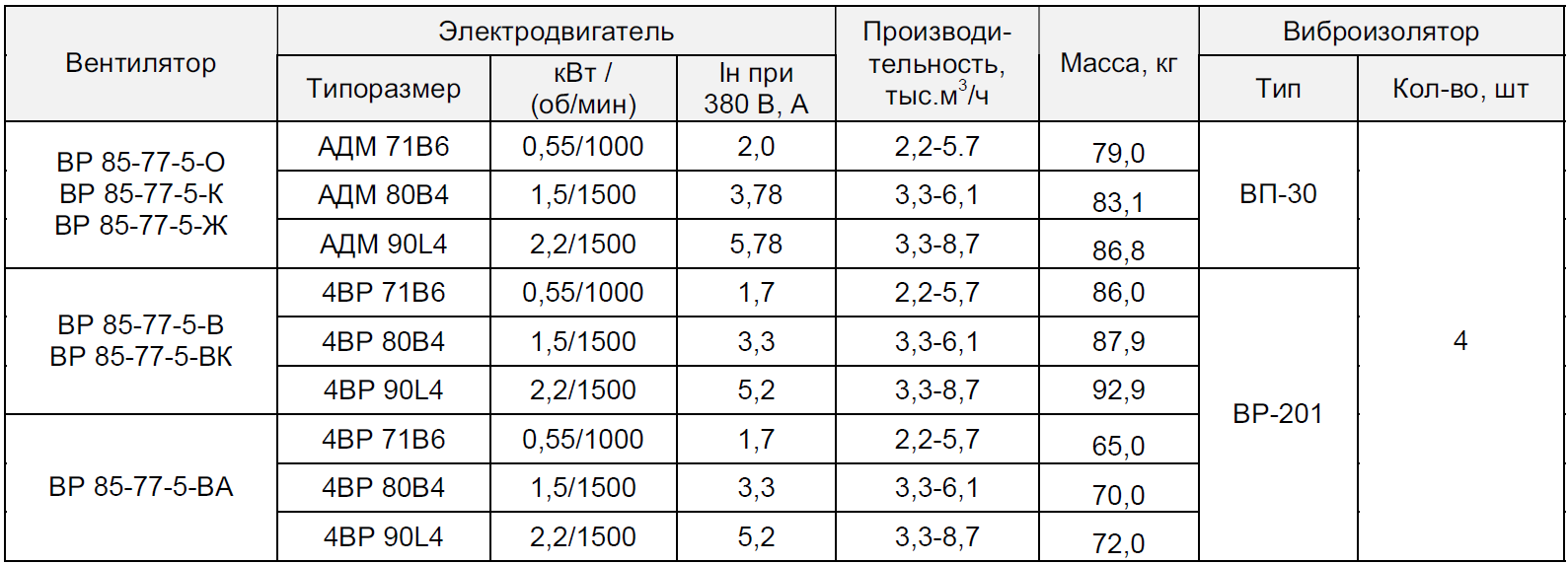

ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВР85-77-5 (ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75 №5)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу



ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВР85-77-5,6 (ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75 №5,6)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу

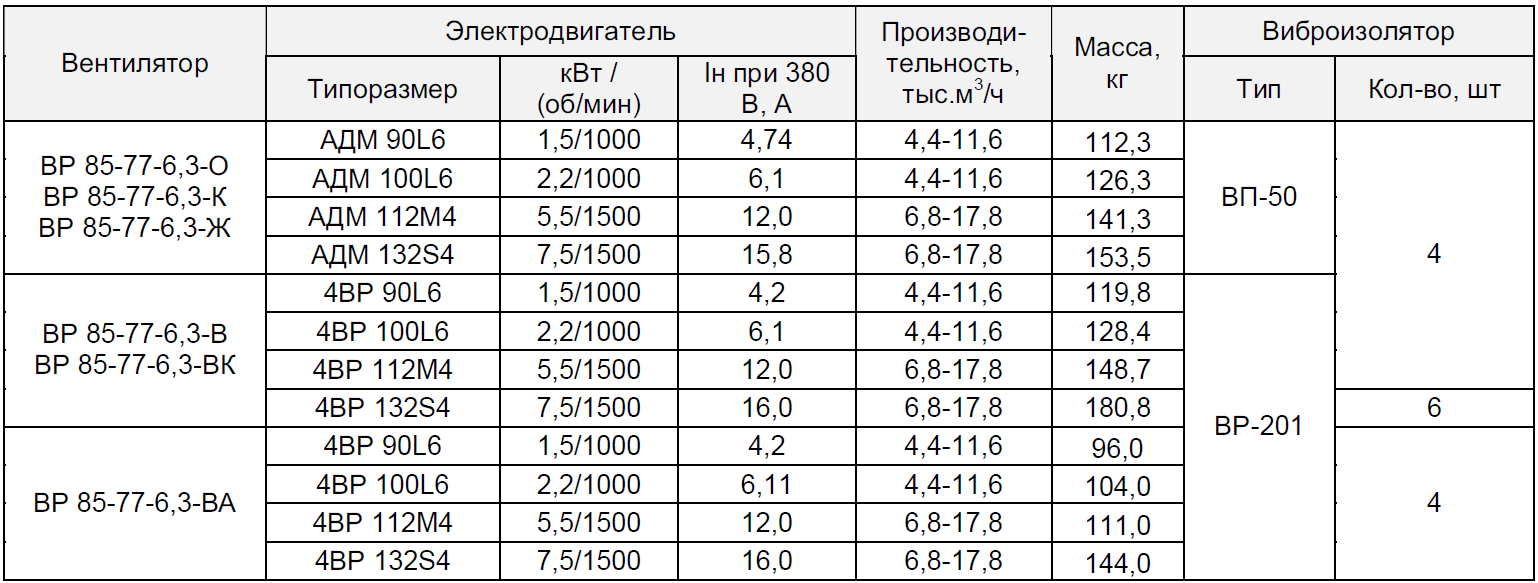

ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВР85-77-6,3 (ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75 №6,3)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу

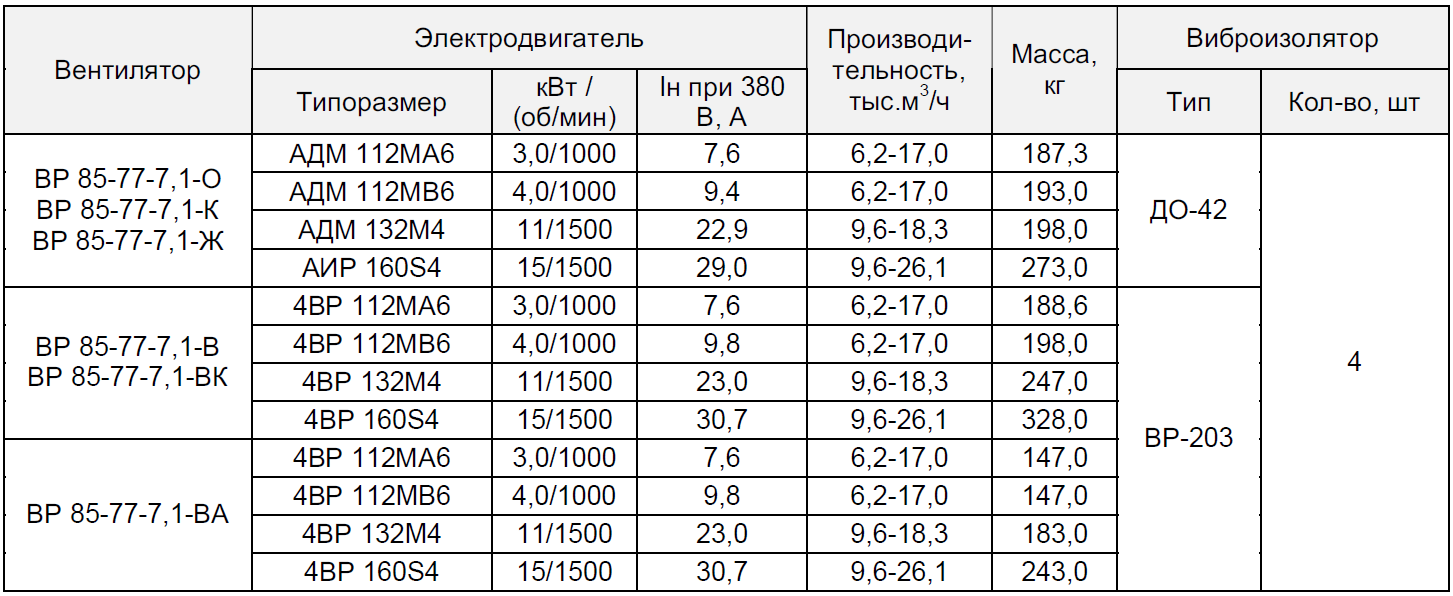

ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВР85-77-7,1 (ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75 №7,1)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу

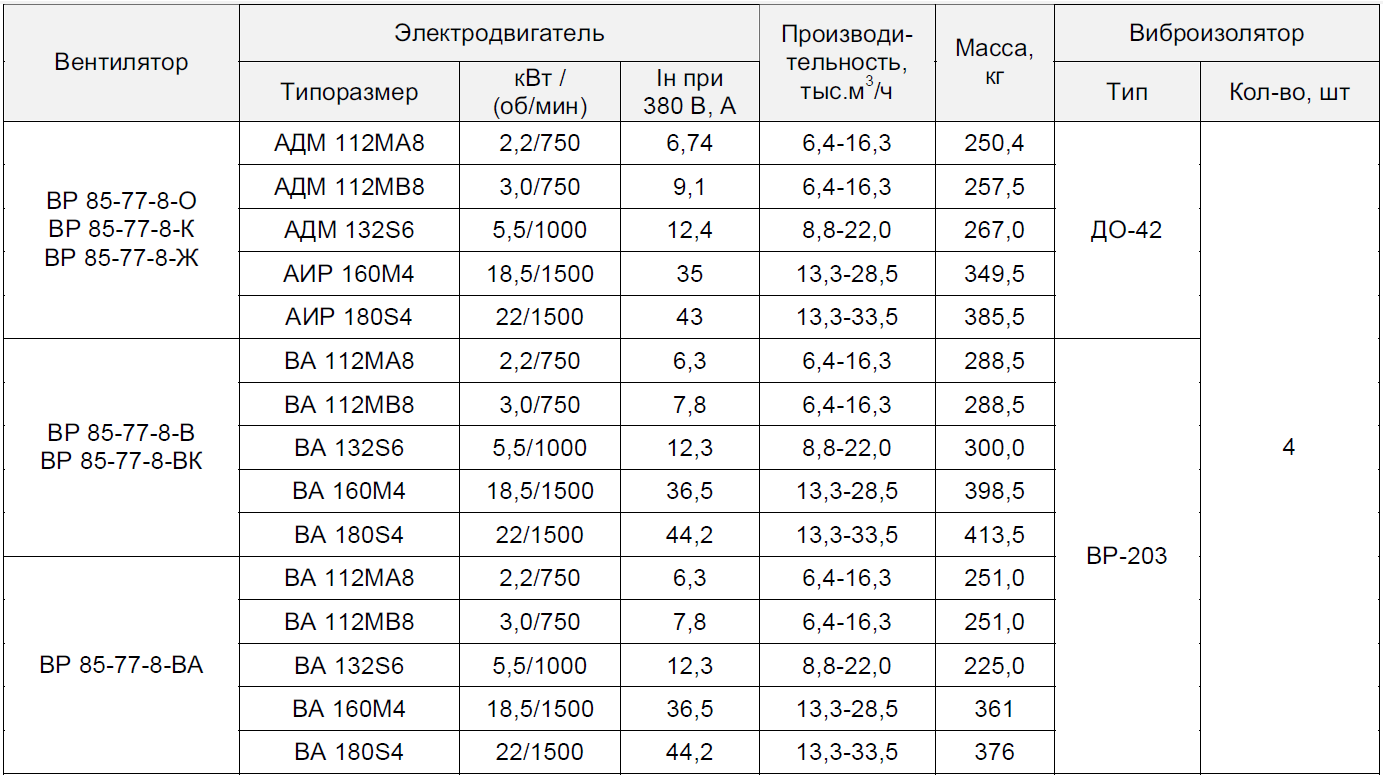

ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВР85-77-8 (ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75 №8)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу

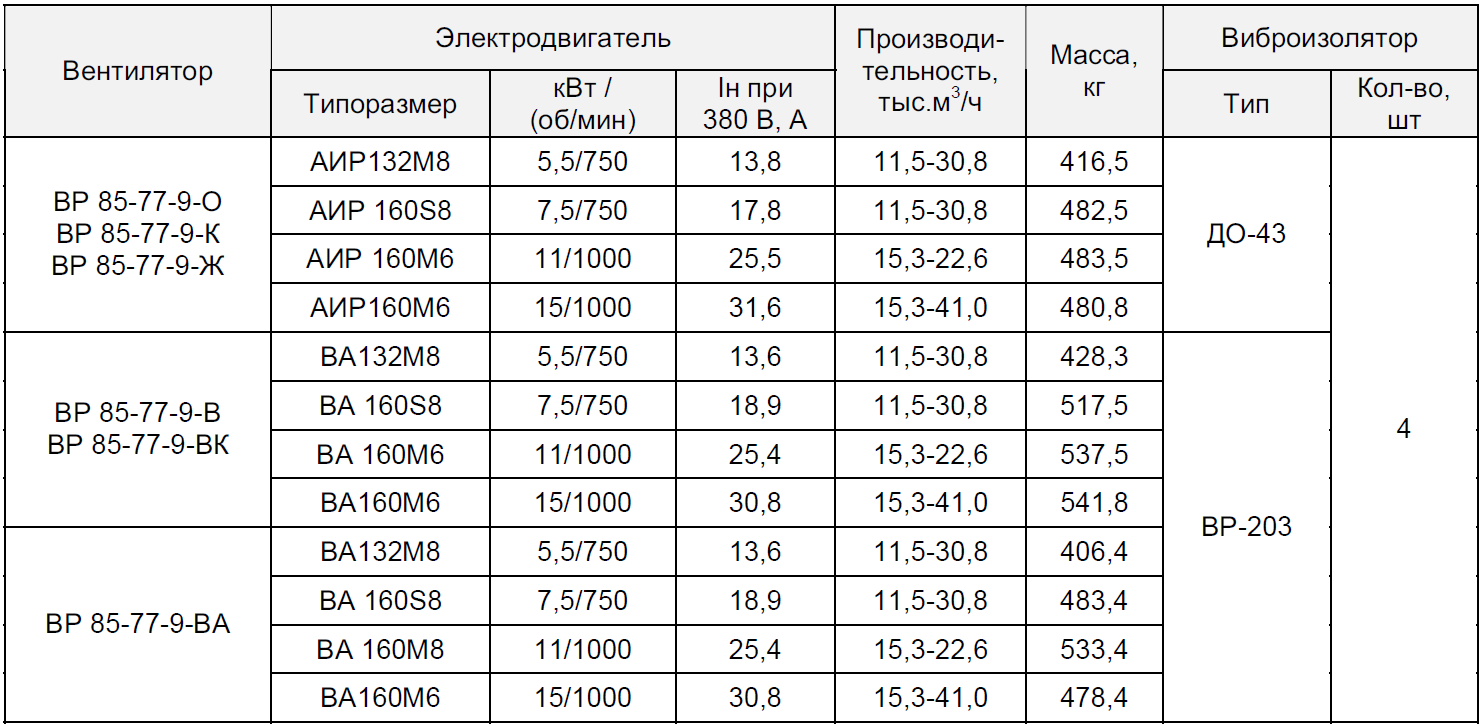

ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВР85-77-9 (ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75 №9)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу

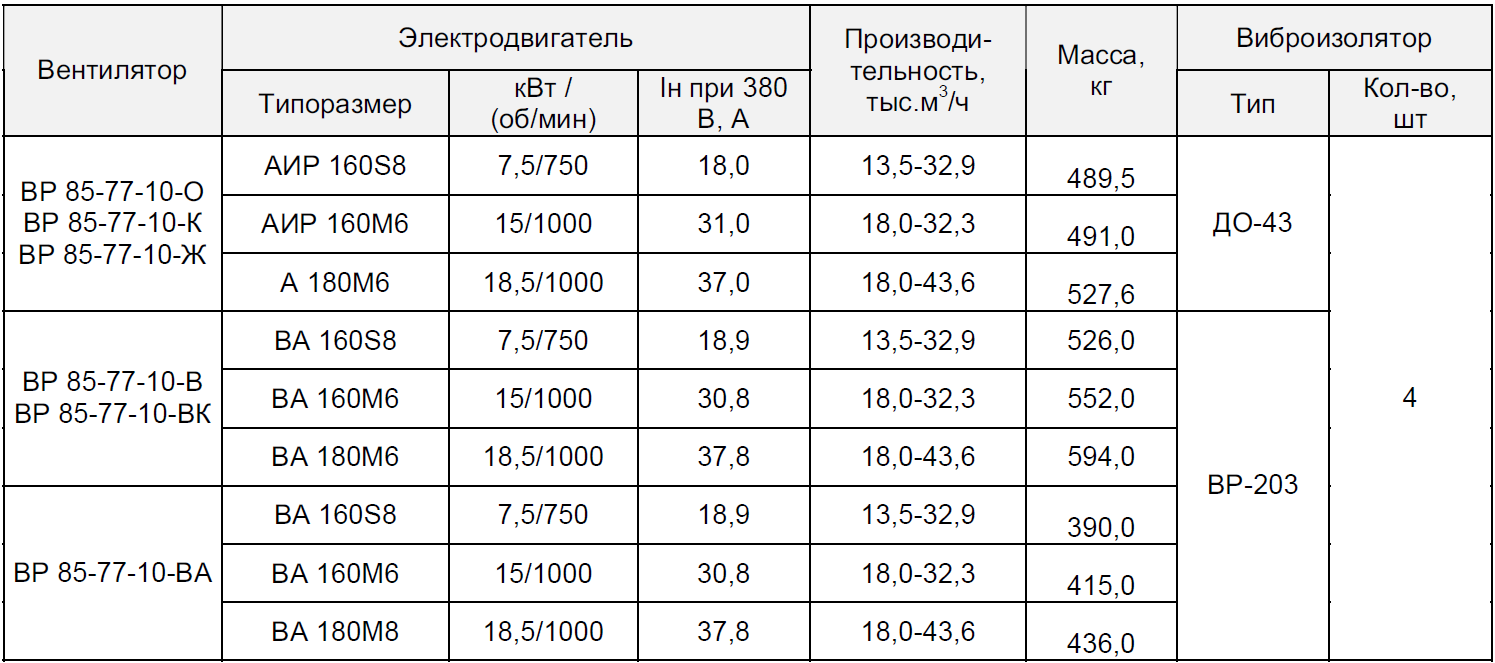

ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВР85-77-10 (ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75 №10)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу

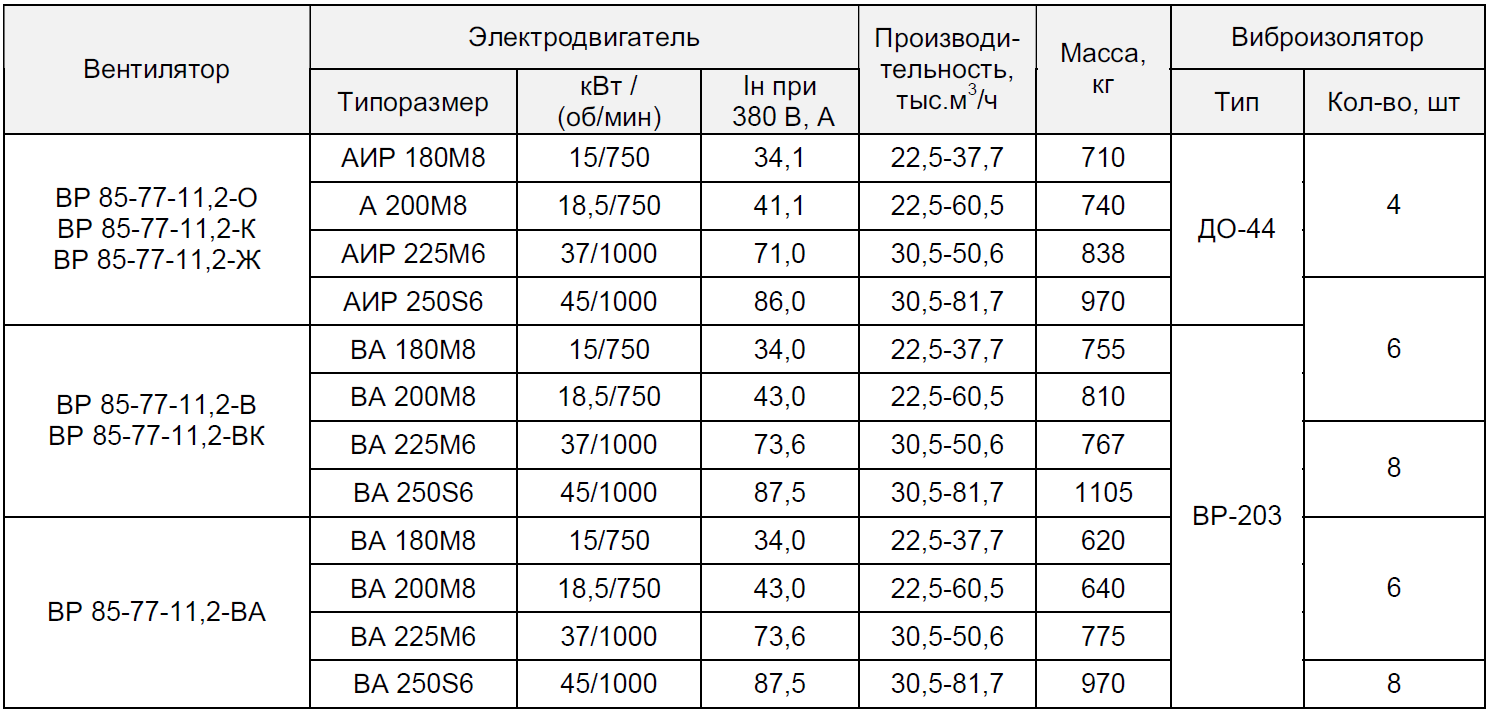

ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВР85-77-11,2 (ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75 №11,2)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу

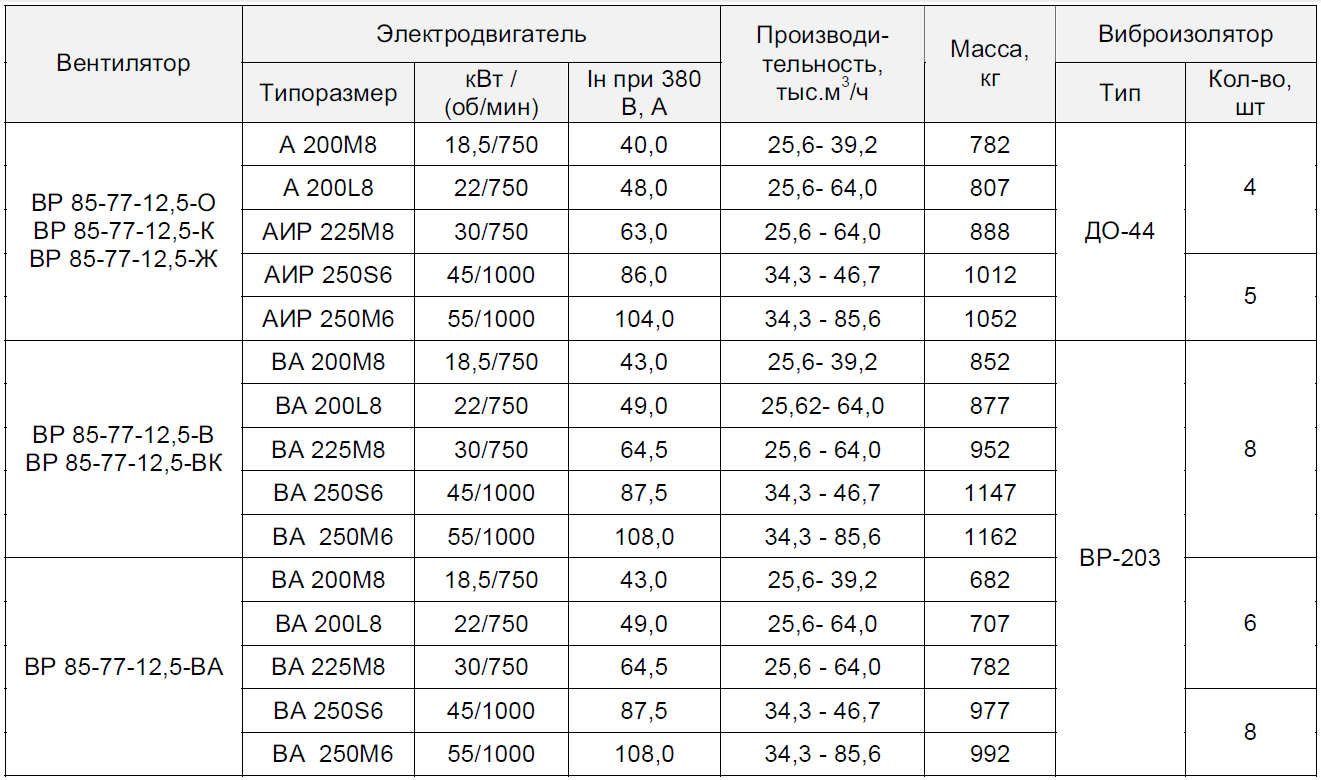

ВЕНТИЛЯТОР РАДИАЛЬНЫЙ ВР85-77-12,5 (ВР80-75, ВР86-77, ВЦ4-70, ВЦ4-75 №12,5)
*размеры вентилятора и рабочая (аэродинамическая) характеристика предоставляются по запросу
